技术涉及平台与核心方案商

始终致力于通过提供价值驱动、模式创新和高质量的产品定制化服务

国外厂商
国内厂商

同步硅谷前沿技术

与国际大厂芯片公司前期合作,前瞻性技术洞察,学习并迅速掌握应用,新发布新技术;快速实现,设计输出保证产品处于前沿领先状态

推动国产集成电路全领域应用

面对地缘政治对全球科技创新的影响,响应国家整体战略规划,解决卡脖子问题,积极支持和推动国产化的要求与需求。从源头设计注入正向研发思维模式,提高自主知识产权可控。

PCB Layout设计能力

每年300多款的PCB设计经验,SI、PI、EMC、PCB、DFM专业分工,人均数百款PCB设计从业经验,
成熟模块规则重用,缩短交期,可提供多人并行7x24的服务,布局、布线、高速、热设计、结构等Check List严格的质量体系
以及自查机制,规范的、严格把关的互查制度完善的DFM审查流程

  • 22

    Max 层数

  • 2.8

    Max 器件PIN数

  • 56

    Max BGA数

  • 24 GHz

    Max 设计频率

  • 50 A

    Max 负载电流

累计代码量50亿行

开发平台:Keil uVision5,Visual Studio Code, IAR Embedded WorkbenchSTM32CubeIDE
操作系统:Linux,FreeRTOS ,µC/OS-III,LiteOS
通讯协议:TCP,UDP,HTTP,MQTT,MQTTS
国产平台:鸿蒙化技术衔接,国产化平台转移

设计和仿真工具

  • ◆缩短设计时间
  • ◆便利性
  • ◆可靠性

通过专用工具和软件系统快速查找您的器件、识别外部元件并进行元件或系统级仿真,所有这些只需几分钟即可完成,助您加快产品上市速度,帮助您预测设计的行为,无需实际焊接电路板。

联合实验室

  • ◆天线OTA测试
  • ◆射频传导&射频一致性测试
  • ◆射频自干扰De-Sense测试
  • ◆电磁兼容EMC测试
  • ◆音频测试
  • ◆结构、环境可靠性测试
  • ◆安规测试
  • ◆电池电安全及环境安全测试
  • ◆汽车电子EMC测试
  • ◆汽车电子电性能测试
  • ◆Camera光学性能测试
  • ◆基带、电源管理及信号&电源完整性测试

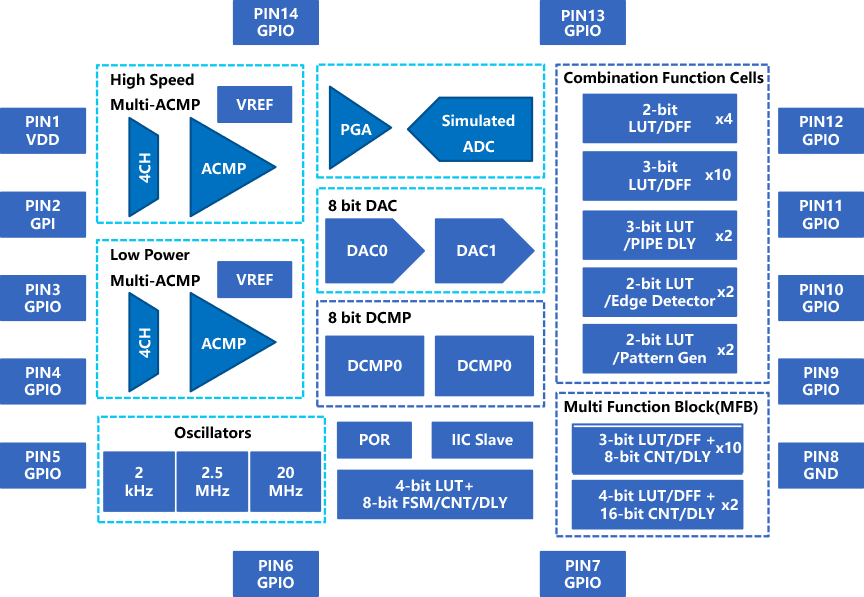

定制属于您的芯片

在单个芯片里面集成多种功能器件的IP,通过现场重构方式,任意配置各器件的参数,并实现器件间的任意互联,并以极高的可靠性实现各种功能电路的技术

CPLD、ASIC定制

模拟器件的“CPLD”

个性化功能生成器

零散功能整合者

所见即所得的小型SOC

超低功耗的模拟前端

软件硬件化,稳定可靠

节省开发时间和生产成本

独有设计,无法破解,超强保密

现场可重构芯片架构

工业之花,融汇工艺与艺术

昱栎技术工业设计团队可将客户朴素的需求转化并帮助他们实现同行业竞品的差异与创新
我们在设计过程中通过专业美学、材料学、机械学等学科知识和标准,同时会充分考虑到可量化、标准化、产品化以及追求极致的性价比与客户体验

没关系,您可以改变主意

无论什么原因,设计过程中出现需求变更,正常且理解,对于工作量较小的设计变更不会追加商务谈判,如果您对我们的设计不满意可以无条件退款;对于量产定型产品可配合用户随时进行更新迭代;对于质量保证我们可以做到三年内保修保换的承诺。
